Виды газопроводов

Газопроводом называется инженерное сооружение, предназначенное для транспортировки природного газа посредством трубопровода. Он сооружается и прокладывается с соблюдением всех требований и норм, зафиксированных в СНиП II-89 – документе, регламентирующем строительство газопроводных систем на территории промышленных предприятий, а также СНиП2.07.01. Газопровод считается основным элементом в системе газоснабжения и имеет ряд классификаций.

Классификация газопровода

Классификация газопроводов строится по различным показателям, характеристикам и выполняемым функциям.

Основные виды газопроводов по выполняемым функциям:

1. Магистральный газопровод – предназначен для доставки природного материала на большие расстояния. Она оснащена специальными газокомпрессорными станциями, поддерживающими необходимое давление.
2. Газопровод распределительных сетей – предназначен для транспортировки природного газа от газораспределительной станции до конечного пользователя.

По уровню давления:

• с низким – газопроводы с давлением до 0,005 Мпа ориентированы на подачу природного топлива к общественным, бытовым и коммунальным предприятиям, а также жилым комплексам;
• со средним – газопроводы с давлением 0,005-0,3 Мпа предназначены для снабжения коммунальных хозяйств, промышленного сектора, газопроводов с низким давлением;
• с высоким II категории (0,3-0,6 Мпа) – используются для обеспечения газом крупных промышленных объектов и газопроводов со средним давлением;
• с высоким I категории – такие газопроводы имеют давление от 0,6 до 1,2Мпа, используются для передачи газа в газораспределительные пункты.

По способу прокладки:

• наземные;
• надземные;
• подземные;
• подводные.

По месту прокладки:

1. Наружные – к таким разновидностям относятся уличные, внутриквартальные, дворовые, межцеховые.
2. Внутренние – все элементы от вводного газопровода до точки присоединения к газовому оборудованию проложены внутри помещений и зданий.

Все виды наружных газопроводов прокладываются вне здания – до внешней границы его конструкции. Они ориентированы как на газораспределение, так и на газопотребление.

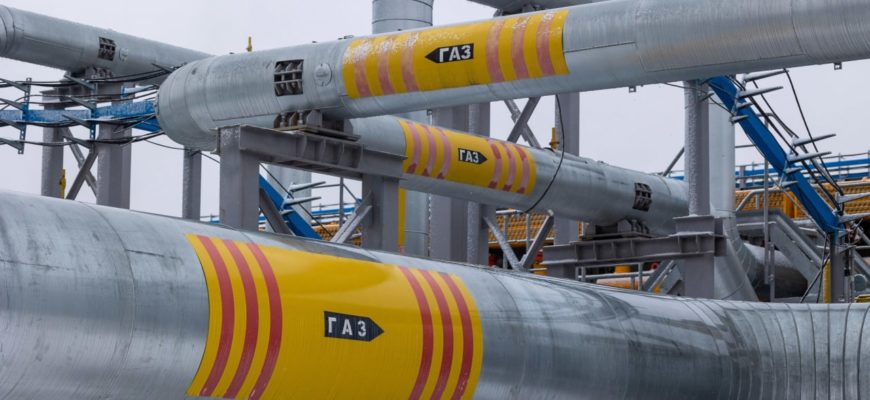

Надземные газопроводы прокладываются над или по поверхности земли без обвалования. Подобная прокладка осуществляется исключительно по колонам или же несгораемым наружным фасадам. Допускается также прокладка по стенам жилых зданий, но только в том случае, если уровень давления в них не превышает отметку в 0,3 Мпа.

Все виды подземных газопроводов относят к наружным, так как они прокладываются по ее поверхности в обваловании или же ниже уровня поверхности. Они широко применяются в парках, скверах, зонах отдыха, на городских автотрассах.

По назначению:

1. Распределительные наружные газопроводы – именно они являются основным звеном в системе подачи газа от магистрального газопровода до газопровода-ввода. К этой категории также относятся газопроводы со средним и высоким давлением, используемые для подачи газа по каждому отдельному объекту.
2. Газопровод-ввод – к ним относятся участки газопроводов от точки его ввода в распределительную систему до устройства, отключающего газ на вводе.
3. Вводный газопровод – к нему относятся участки газовых труб от устройства ввода в помещение непосредственно до внутреннего газопровода.
4. Межпоселковый газопровод – представляют собой сети, расположенные на местности за границами определенных населенных пунктов. Они также считаются распределительными.

По принципу построения:

• тупиковый;
• кольцевой;
• смешанный.

Отличие между этими разновидностями заключается в том, что в тупиковые газовые сети природный газ поступает в одном направлении, подаваясь непосредственно потребителю. Кольцевой газопровод состоит из системы замкнутых контуров, что и является основным их отличием от односторонней подачи природного горючего материала.

Кольцевой газопровод предназначен для подачи природного газа конечному потребителю по двум, трем или же нескольким линиям. Такие системы отличаются максимальной надежностью, которая значительно выше, чем при проведении тупиковых типов газопроводов.

Какой материал используют для строительства газопроводов?

Для строительства газопроводных сетей используются полимерные или металлические стальные или медные трубы. Выбор материала зависит от разновидности и месторасположения газопровода.

Все виды магистральных газопроводов построены с использованием стальных труб. Они используются для сооружения надземных установок, а для подземных могут применяться как стальные, так и полимерные. Они получили популярность благодаря высокой устойчивости к коррозии, надежности и долговечности.

Для газопровода используются различные типы труб – это зависит также от давления. Для линий с низким или средним давлением применяются водопроводные трубы, для давления не больше 0,6 Мпа допускается использование электросварных труб. Если же уровень давления в газопроводе достигает 1,2 МПа прибегают к электросварным прямошовным трубам и бесшовным горячекатаным трубам.

Особенности реализации проектов газопровода

Реализация проекта газопроводных коммуникаций зависит от его типа и особенностей. Прокладка газопровода представляет собой чрезвычайно сложный, трудоемкий и продолжительный процесс, осуществляемый при строгом соблюдении всех проектных документов, мер безопасности и регламентированных государством норм.

Подземная прокладка газопровода сопровождается укладкой труб в специально подготовленные для этого траншеи, предварительно вырытые на требуемую глубину. Весь процесс реализации проекта контролируется строительно-монтажной бригадой и представителями специальных надзорных органов.

В обязательном порядке строгой проверке подлежат такие параметры, как чистоты планирования и очистки дна траншеи, которая будет использоваться в качестве подсыпки под газопровод, четкость соответствия разбивки трассы газопроводной сети проектной документации, соответствие глубины и уклонов проектным данным.

При прокладке надземного (наземного) газопровода трубы монтируются на специальные опоры, после чего проходят многоуровневую обработку современными защитными составами, предотвращающими их коррозию и деформацию под влиянием внешних факторов. Также специальные средства защищают газопровод от резких температурных колебаний и механических повреждений различного происхождения.

В зависимости от особенностей трассы используются комбинированные способы укладки трубопровода – надземные или же подземные. На основании способа прокладки труб определяется выбор используемого материала – то есть стальных труб, подходящих для любых видов газопроводов или же полиэтиленовых, которые можно использовать только в случае подземной укладки газопроводных сетей.

Монтаж систем газоснабжения – сложная, кропотливая и длительная работа, требующая строгого соблюдения стандартов качества для всех узлов и элементов, составляющих газовую сеть. Для этого потребуется не только современное техническое оборудование, но и внимательный контроль всех характеристик проектной документации, нормативных документов и пожеланий заказчика.
